装配式建筑未实施管线分离时，机电、设备管线需要在预制构件中预留。相关专业设计人员需在预制构件深化设计之前，对管线、线盒、套管、孔洞进行精确的设计，预制构件深化设计人员以此为基础，在预制构件上进行预留预埋，以满足土建、装修的施工要求。

01

机电预留预埋

叠合板管线布置关系

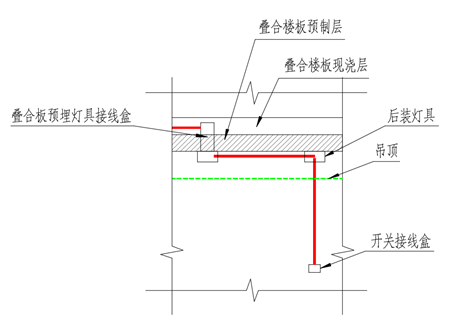

当水平构件采用预制叠合板时，水平机电管线一般是需要敷设在楼板的现浇层内，叠合楼板内的照明灯具、消防探测器等设备需要预留接线盒或穿线孔，以便与叠合楼板现浇层内的管线相连接。

当水电管线采用明敷在吊顶内时，叠合板上可不预留接线盒。

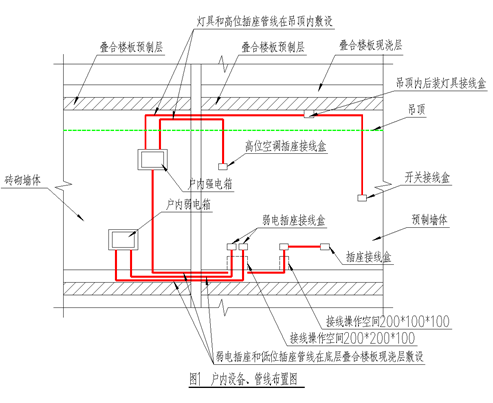

吊顶范围内的电气点位预留

当位于楼板上的照明灯具等点位处于吊顶范围时，根据管线的敷设采用明敷或者暗敷，分为在构件上预留和楼板浇筑完成后后装两种形式。

当管线在吊顶范围采用明敷时，吊顶内的点位可不在预制叠合板上预留，或者在同一吊顶范围内，同一回路的点位在预制叠合板上预留一个线盒，其它点位由此线盒引线明装，但是对于不同回路的电气点位，在需要预留点位的情况下，则需再单独预留线盒。同时，吊顶内的接线盒可适当调整位置，用于避开不适合放置点位的情况。

此外，在同一吊顶内，如果存在结构梁，而梁下空间又不足以用于走管，同时又因结构或者施工条件限制，管线无法穿梁，在这种情况下，在梁两侧需布置两个线盒，用于梁两侧的点位连接。

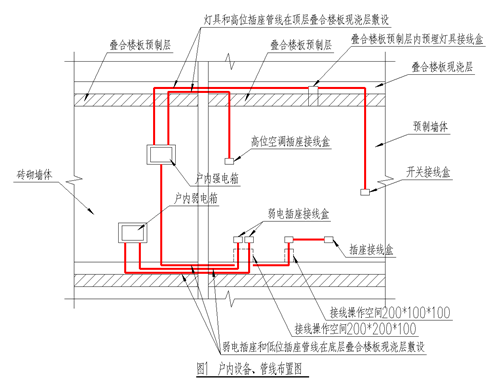

吊顶范围内的电气点位预留

原顶范围内的电气点位，管线一般暗敷在楼板的现浇层内，此时就需要在点位位置预留线盒，而且每一个点位均需要预留；同时，如果隔墙范围没有吊顶，则此位置的高位插座和控制开关一般都需要在楼板上预留穿管孔洞。

如果原顶范围内的点位刚好位于预制叠合板边，而且精装要求点位不能移动调整，此时应通过调整现浇带位置来避免这种情况。

原顶和吊顶范围过渡区域的线盒预留

当一个电气回路贯穿原顶和吊顶范围时，如果吊顶内的电气点位及管线采用明敷，此时吊顶和原顶过界处需要预留一个过界盒，过界盒的材质、类型与普通线盒一致。

02

厨卫立管预留预埋

为了减少预制构件的预留预埋，便于加工和施工安装、节约成本，卫生间、厨房的区域一般采用现浇楼板，当需采用预制叠合楼板时，相关专业设计人员需要在图纸上精确定位每一个立管位置，预制构件深化设计人员以此为基础，根据现场需求在楼板上预留圆洞、缺口或套管，楼板上涉及到的设备预留预埋主要包括立管、下水管和地漏。当采用预留套管时，套管规格一般由设计单位、施工单位确认提供。

设备管线采用预留洞口/缺口

预制叠合板上采用预留洞是一种比较常见的处理方式，预留洞的孔径一般比管道外径大50~100mm，洞口边一般距板边50mm，等吊装完成之后，现场埋设套管，供后期安装水管。

当预留洞口较大，位置贴近叠合板板边，或者是由于同一位置存在几个相邻的洞口，在这种情况下，出于对构件制作、成品保护的考虑，也可以采用预留缺口的形式，来解决现场管道安装的问题。

设备管线采用预埋套管

出于防水防渗考虑，也可要求设备套管在预制构件工厂一次成型，对于干区来说一般还是采用预留洞的形式，对于湿区来说则需要采用套管，下水管和地漏通常采用预埋止水节，止水节和套管的直径以满足现场安装管道要求为准。

为了给现场浇筑的模板留出拆卸的操作空间，套管外径距梁或者墙边有距离要求，通常为80mm~100mm，对于带翼环的钢套管来说，应把翼环的宽度和高度考虑在内，以免影响构件的生产；套管的高度根据施工要求需要高出建筑完成面一定高度，通常为20mm，同时需综合考虑降板高度。对于屋面层套管高度通常较高，因为工艺条件限制，构件工厂难以生产，这种情况可采用预留缺口，由现场安装套管。
