深圳这个享有“设计之都”美誉的城市，从来都不缺少创新的精神，在很多方面往往成为第一个吃螃蟹的人。而UHPC最早在国内幕墙工程上的应用项目也诞生于深圳，它就是深业上城。

深业上城位于深圳市福田中心区东北角，定位为亚洲顶级城市综合体，包括高端商务公寓、LOFT、产业研发大厦、全球顶级奢华酒店文华东方、精品酒店及大型综合购物中心为一体的城市综合体。

作为国内首例UHPC幕墙项目，其幕墙形式为外立面规格高2833*宽1640毫米UHPC格栅，内立面为高5200*宽4600毫米玻璃幕墙，面对新材料，新工艺，其施工难度及技术要求都极具挑战。

UHPC幕墙应用概述

2833*1640mm规格的UHPC镂空格栅单元幕墙系统

深业上城局部鸟瞰图 ? 曾天培

深业上城幕墙采用新型材料，施工工艺复杂，流程多，要求精度非常高，当时在国内应用还属首例。

UHPC是一种超高性能的纤维增强混凝土，这类混凝土不同于普通的混凝土，因为它的抗压大于120MPa，具有非常高的耐久性和在弯曲荷载下的延性破坏模式，这些性能使立面效果非常丰富，体现了现代科技的美感。

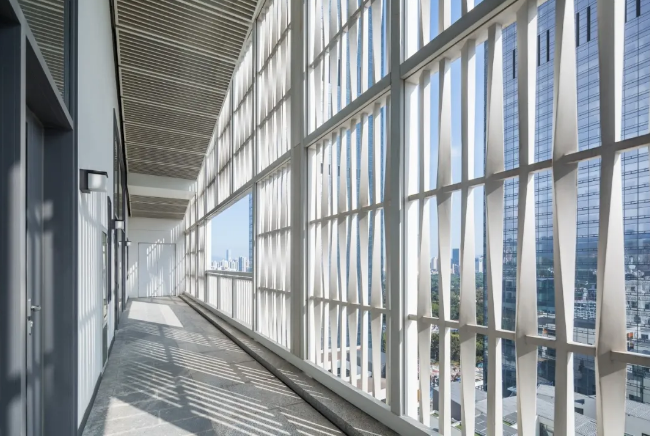

深业上城A区外走廊“拧麻花”样式格栅 ? 曾天培

作为首个国内幕墙工程应用，其灰白色“拧麻花”的格栅样式，将UHPC材料本身的性能发挥到极致。

UHPC镂空格栅幕墙系统主要位于深业上城外立面北面4层及以上部位，南面6层及以上部位。主要采用2833*1640mm标准尺寸的UHPC镂空格栅单元，通过螺栓固定在T型钢上，整个立面共一万多平方米，采用单元式整体构造，共约2300品。其中8根格栅的单品重量为300kg，10根格栅的单品重量为340kg。

UHPC工艺原理

UHPC幕墙体系通过螺栓连接，龙骨体系吊挂在上部楼层混凝土结构上

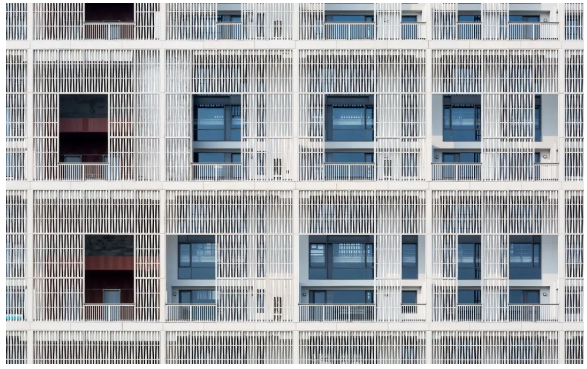

深业上城A区南立面格栅幕墙 ? 曾天培

项目采用幕墙悬挂受力系统，楼层混凝土主体与T型钢连接形成一个整体的框架，使幕墙在振动的过程中，基层T型钢结构整体位移。T型钢设置单独的伸缩缝，最大限度的减少主体结构的振动对UHPC幕墙的影响，从而实现幕墙抗震的目的。

幕墙T型钢结构水平支撑构件分三种：

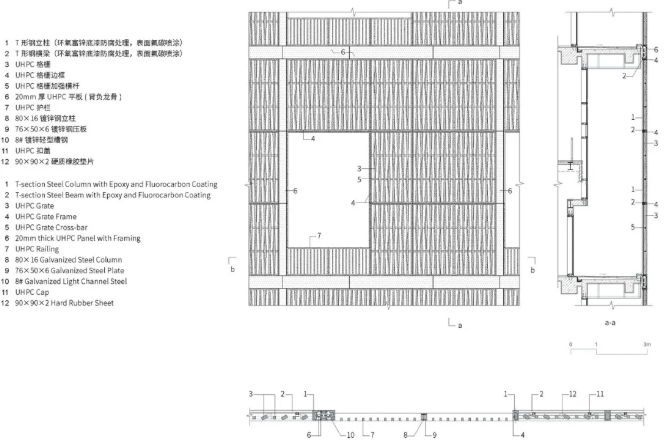

深业上城A区南立面格栅详图 ?URBANUS

第一种是水平连梁截面形式为T型钢，与竖向T型钢构件的连接方式为钢角码螺栓连接。第二种为顶部T型钢横梁，与竖向T型钢主立柱的连接方式为钢角码螺栓连接。第三种为底部横梁，截面形式为钢方通，与竖向T型钢立柱连接方式为钢角码螺栓连接。

UHPC幕墙体系的水平龙骨与竖向主龙骨利用连接件通过螺栓连接，UHPC幕墙及T型钢结构龙骨体系的自重吊挂在上部楼层混凝土结构上。

UHPC施工工艺流程

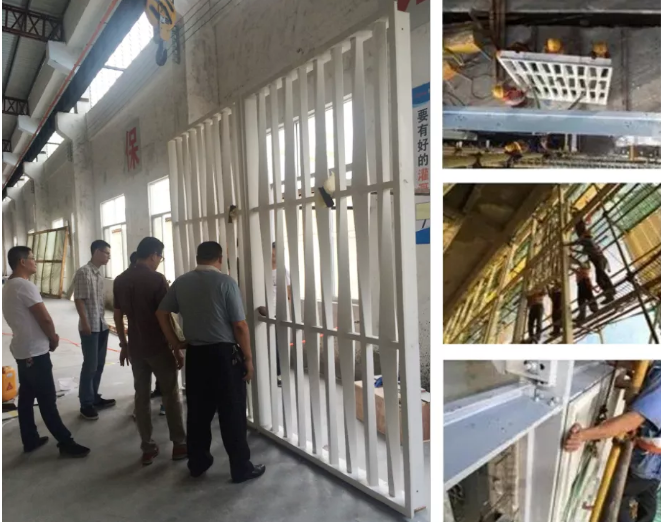

连接件与T型钢连接组装、UHPC转运及吊装

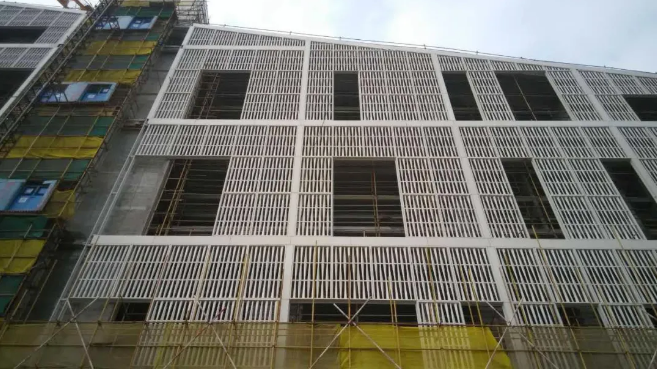

幕墙安装中的深业上城  ?URBANUS

整个项目施工流程依次为：钢连接件与竖向龙骨连接、T型钢竖向龙骨吊装安装、T型钢横向龙骨安装、横梁上安装铝角码、测量调整铝角码位置、UHPC格栅面板吊装安装、调整就位后固定、修复安装孔、清洁验收。

T型钢龙骨主要为Q235B的钢材，尺寸为100×40，120×40的钢板通过焊接和不锈钢机丝连接。

UHPC栅格的转运及吊装，室外操作人员以的脚手架为操作平台，室内操作人员以活动式组合门字架为操作平台，先在地面上将UHPC格栅板块上部的L型钢件利用石材胶安装在上部预留的长条槽内，底部只注满胶，L型挂件先安装在T型钢上。

UHPC的现场安装及调平

安装时从楼层内取出，利用楼顶预设的吊装T型钢的卷扬机吊装安装，安装时利用卷扬机将板块吊装至安装位置，然后两个人扶着板块慢慢的使格栅底部已注好胶的长条槽位置对准T型钢上已安装好的L型钢件缓慢入槽。

待底部入槽后慢慢扶正上面，上部L型钢件孔位与T型钢上螺栓位置重合时，穿入上部螺栓，精度调整就位后紧固上部螺栓。下部螺栓待下面一块安装时再安装固定，然后由厂家专业人员修复上部UHPC预留的操作孔。

UHPC幕墙的社会效益

在建筑幕墙的领域推广应用倍受关注、未来可期

深业上城局部鸟瞰夜景 ? 曾天培

近年来建筑外装饰技术不断发展，现代大型公共建筑结构形式越来越复杂，建筑师设计对建筑幕墙的通透性要求越来越高，业主对外墙的美学效果及独特性也有了更高的要求，各种工艺复杂，造型奇特的幕墙及幕墙材料层出不穷，UHPC幕墙技术的发展无疑给我们带来了新的挑战与机遇。

目前，UHPC幕墙的应用在国内尚属新兴起步阶段，但它的独特效果及美观性广受青睐，让人对工程整体留下深刻印象，在建筑幕墙的领域推广应用倍受关注。以Ducta UHPC为代表的混料企业在国内有较为成熟的表现，已成功应用多个建立幕墙工程领域，同时国内企业对于UHPC的研发也不断深入，未来可期。
