清水混凝土结构是指混凝土一次浇筑成型，表面不作任何装饰装修，直接采用混凝土自然色为饰面，突出体现混凝土原色质感，通过混凝土表面有规则的线条、槽孔等装饰图案，达到装饰效果的结构形式和设计风格的结构。

近年来，随着国家对环保要求的提升，国内清水混凝土工程不仅局限在机场、高铁站等方面，在民用建筑和工业建筑上面也有了大量的应用。清水混凝土在浇筑完成后，外观上不再进行任何涂装、贴瓷砖、贴石材等工艺，即可一次性成型。清水混凝土结构以混凝土本身的自然颜色和纹理作为最终装饰效果，体现了建筑物洁净自然、庄重简约的个性。其构造具有独特的强力、清洁感、素材感、立体感，深受广大设计者青睐。清水混凝土在浇筑完成后无需修凿、抹灰，大量减少了建筑垃圾的产生，为使用者营造更加舒适的环境。

PART 1

项目大面积采用混凝土

益阳“一园两中心”项目清水混凝土主要表现形式有光面/明孔/蝉缝（直形、弧形）和木纹肌理（直形、弧形）效果，各场馆广泛使用清水混凝土，比如：

①图书馆结构墙

室外楼梯

独立柱

为弧形光面/明孔/禅缝

②科技馆核心筒

外侧为弧形木纹肌理

内侧为弧形光面清水

室外楼梯及挡墙

为弧形木纹肌理

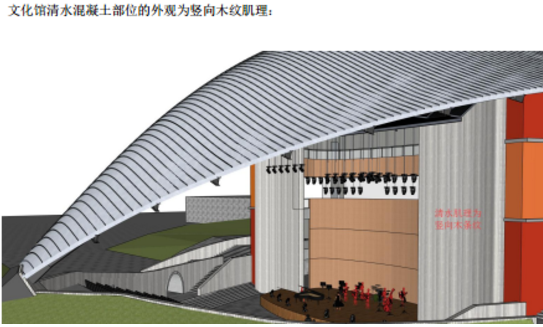

③文化馆挡墙

及竖向剪力墙

为弧形竖向木纹肌理

④活动中心结构墙

室外楼梯

独立柱

为直形光面/明孔/禅缝

⑤博物馆室内清水混凝土

为直形竖向木纹肌理

屋顶独立柱

为直形光面/明孔/禅缝

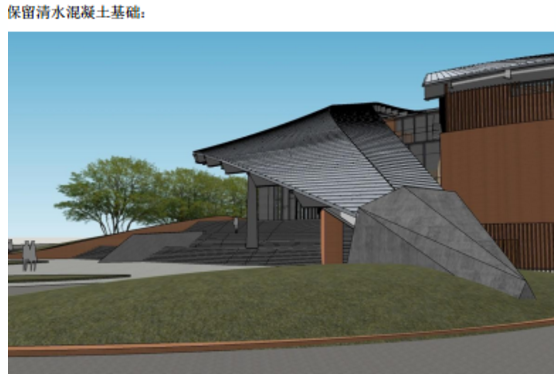

⑥规划馆主入口

大屋面落地处基础

为弧形光面/明孔/禅缝

所有场馆清水混凝土面积共约3万平方米。

PART 2

攻克技术难关

在项目推进过程中，因各场馆清水混凝土面积较大，单个场馆清水混凝土面积之大在湖南省尚属首次，且大部分场馆清水混凝土呈弧形，这对现场的施工人员来说是一个巨大的挑战。项目经理部召开领导班子会议，成立技术攻关小组，要求小组成员发扬务实、奉献、创新、奋进的天工精神，深度开展各场馆清水混凝土施工研讨攻关。

2018年4月17日，益阳“一园两中心”项目公司组织市指挥部、市审计局、监理单位、设计单位及项目经理部相关人员前往全国各地优秀的清水混凝土项目参观。其中包括：上海保利大剧院、上海龙美术馆、上海基督教涌恩堂清水项目、甘肃兰州城市规划展览馆、山东荣成少年宫、湖南长沙谢子龙艺术中心、广东东莞VIVO总部大楼、山东日照丁肇中科技馆等。

部分项目展示：

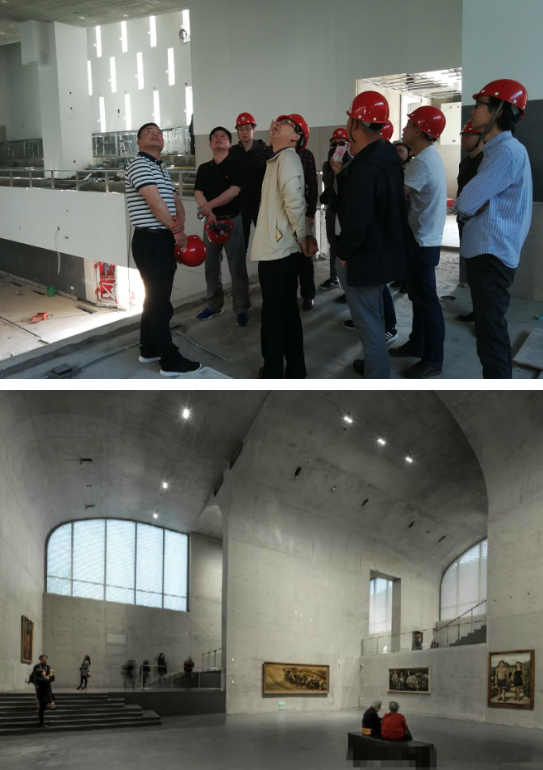

上海龙美术馆▼

兰州城市规划展览▼

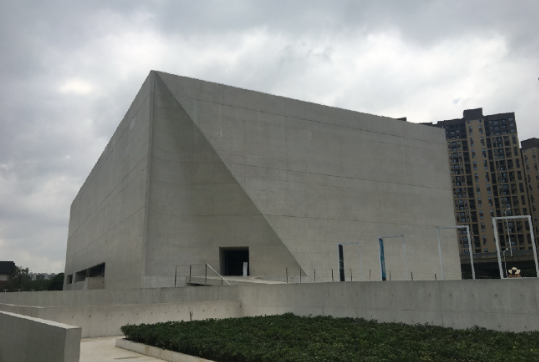

山东荣成少年宫▼

长沙谢子龙艺术中心▼

东莞VIVO总部大楼▼

山东日照丁肇中科技馆▼

通过参考多地较成功清水混凝土工程案例，结合项目实际，终于敲定了益阳“一园两中心”项目清水混凝土施工方案。

PART 3

运用尖端技术，力争“做优”

项目清水混凝土技术攻关小组运用BIM技术，通过Revit、Rhino等软件，建立结构三维1:1模型。通过三维模型进行图纸深化、技术交底、质量控制。在AutoCAD 平面图上建立本工程的相对坐标或利用全站仪交汇法，逐步确定了清水混凝土施工工艺步骤为：定位→钢筋绑扎→隐蔽工程验收→模板加工及安装→混凝土浇筑→模板拆除→混凝土养护→表面修复→对拉螺栓孔封堵→刷保护涂料→成品保护。

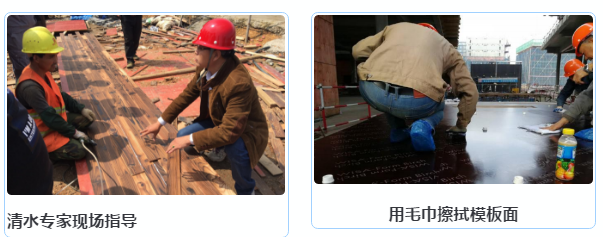

施工前，项目部组织编写了清水混凝土专项施工方案，经监理工程师审批后进行专项技术交底。使各级人员熟悉工程情况，了解设计意图，掌握规范及技术标准要求和施工方法。并且采用犀牛软件建好模型，采用广东产“固安”木纹纹路较好的模板，将模板拼缝控制在≤0.5mm，拼缝处采用双面专用胶注胶固定；背楞采用“几”字钢+双8b槽钢，使用数控裁割机、精密推台锯等专用设备对模板进行加工。

采用犀牛软件建立模型

清水混凝土原材料要求必须采用同一批次原材料，严格控制原材料含水率、含泥量、级配等各项技术指标，并配置专用洗砂设备。项目部派驻专业实验员，每次开盘时，准确测定砂石的含水率，及时调整配合比，在现场完成塌落度试验。混凝土出站时测定混凝土的各项指标，确保混凝土出站质量合格。

清水混凝土振捣采用Φ25、 Φ35高频全自动数控振动棒，连续分层、对称循环浇筑分层厚度不大于500毫米。上层混凝土在下层混凝土初凝前完成浇筑，下层浇筑起点与上层起点必须为同一起点，上下层起点时间间隔不超过2小时，同时提前策划振捣点位布置。

益阳“一园两中心”项目在多种异形曲面建筑上大面积采用木纹肌理清水混凝土，这在集团公司众多工程项目中尚属首次。此次光面/明孔/蝉缝清水混凝土和木纹肌理清水混凝土施工技术难题的攻克标志着南方公司益阳“一园两中心”项目清水混凝土技术攻关小组成功攻破清水混凝土核心施工技术，在新工艺研究上迈进了坚实的一步，填补了集团公司清水混凝土施工技术的空白。
