在装配式建筑当中，梁柱节点、墙柱节点等现浇节点是影响装配式结构抗震性能的重要因素之一，好的节点形式不仅需要具有良好的抗震性能,同时还需要具有方便安装的特点。其中现浇整体式节点是我国目前应用较为广泛的一种节点形式，今天这期我们就来介绍一下有关现浇整体式节点的施工工艺和独立三脚支撑架相关的安装工艺。

（一）装配式后浇节点施工

1、在构件拼装完后，测量构件之间需要塞填的尺寸，确保塞填的保温板能完美切合。将裁好的保温板条填充到两块外墙板的保温板空隙。

测量外墙保温缝隙尺寸

粘贴保温条▲

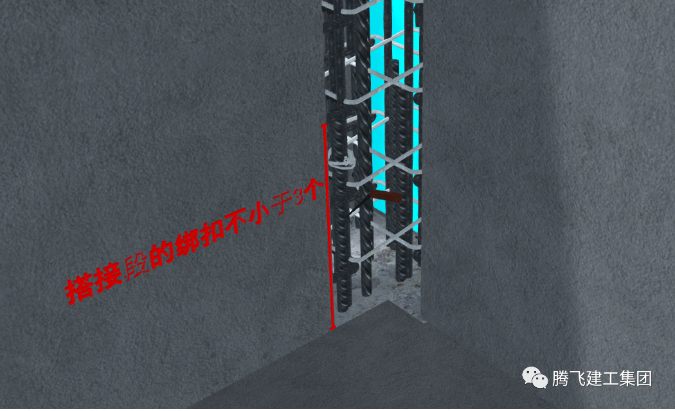

2、使用錾子将墙根浮浆清理干净，根据结构施工图中的后浇点配筋图进行钢筋绑扎，先绑扎附加钢筋，再绑扎竖向分布钢筋。绑扎竖向钢筋时，搭接长度不应小于1.2La，搭接位置相互错开500mm。搭接段的绑扎点不得少于3个。绑扎完成后设置保护层塑料卡子，以保证混凝土保护层厚度达到要求。钢筋完成要进行自检，测量钢筋的间距是否满足图纸和规范的要求。

凿毛结合面

绑扎附加钢筋

绑扎竖向钢筋

测量搭接距离

安装保护层塑料卡子

测量绑扎间距▲

3、支模前要对后浇点再一次进行清理，用风机进行碎屑的清理。量取距墙边100mm的距离，确定模板的控制线。

确定模板控制线▲

4、在钢筋上放置水泥撑棍保证墙体的厚度。模板安装前应先在模板表面涂刷一层脱模剂，沿节点边线外侧贴宽度为20mm的海绵条，以保证浇筑时不会漏浆。

放置水泥撑棍

沿墙线粘贴海绵条▲

5、在预制墙板构件外侧安装钢制加固背楞，其规格和数量根据模板的刚度而确定，使用对拉螺栓将背楞与模板进行固定。模板安装完成后要检测模板位置是否准确。

安装模板▲

6、对模板的垂直度进行检测，沿高度方向吊线垂，用卷尺检查线垂与模板的水平距离，同一平面不得少于3点（上、中、下）。

7、在开始浇筑前，要先输送同配合比的砂浆或者润管剂，进行润管后方可输送混凝土。

进行润管▲

8、浇筑时先在底部铺设20-30mm厚的减石子混凝土，防止出现烂根和蜂窝的现象。混凝土浇筑时分层浇筑，分层振捣，每层浇筑厚度应为插入式振捣棒的有效长度的1.25倍。宜控制在400-500mm，且上层混凝土应在下层混凝土初凝之前浇筑完毕。

铺设减石子混凝土▲

浇筑与振捣▲

9、浇筑到顶板底面标高厚，用木抹子找平。待混凝土强度达到强度后方可进行拆模，拆模时要注意保护棱角。

后浇点浇筑完成▲

以上就完成了装配式后浇节点的施工。

（二）装配式独立三角支撑架安装

独立三角支撑架是安装装配式水平构件时必须要用到的工具，了解独立三角支撑架的安装工艺是必不可少的。了解完了后浇节点的施工工艺之后我们继续来分享一下装配式独立三角支撑架的安装工艺。

1、支撑架安装前要先进行清理工作，将地面上的杂物清理干净。清理完成后进行独立三脚架的定位放线，放线时注意，独立立杆距墙边不小于300mm，不大于700mm。

定位放线▲

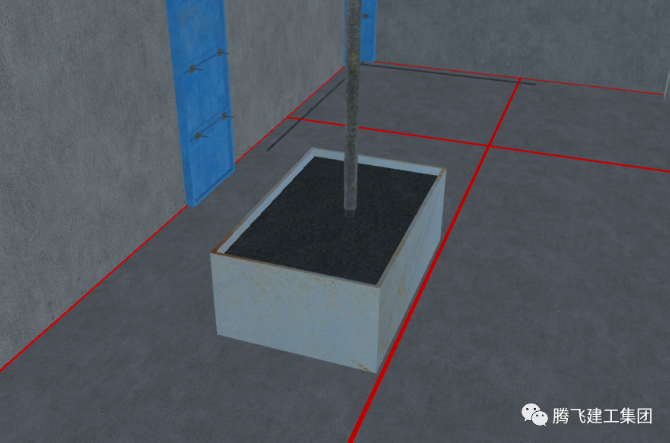

2、根据定位线搭设立杆及托顶，初步大致调节标高，放置完立杆后立即放置三角架，固定牢靠。

放置立杆▲

放置三角支撑架▲

3、固定好立杆后搭设工字木，工字木的搭接长度不得小于300mm，搭设完工字木之后框架应该整体稳定，立杆垂直度偏差应满足规范要求，工字木方向需要与桁架钢筋方向垂直。

放置工字木▲

4、立杆间距不应大于1.8m，当同一根工字木下两根立杆间距大于1.8m时，需在中间位置加一根立杆，中间增加的立杆可以不安装三脚架。

调整工字木顶端标高▲

5、工字木安装完成后，调节工字木顶面标高达到设计标高，架体高度偏差允许值应符合规范要求。调节完标高之后进行叠合板的吊装。

吊装一层楼板▲

6、当上层叠合板施工完毕，并且达到规定强度后，下层架体三脚架可以进行拆除。参考第一层的工艺，完成第二层的施工。

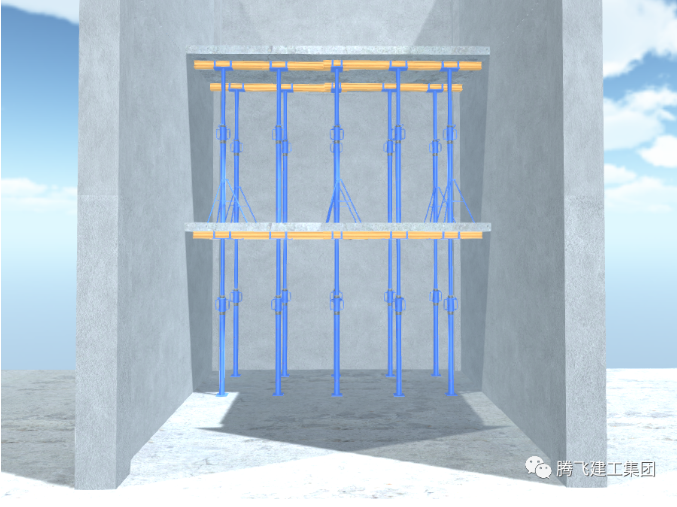

吊装二层楼板▲

7、当完成第三层施工后，第一层工字木中间立杆，可以拆除，第二层三脚架可以拆除。

吊装三层楼板▲

8、当完成第四层的施工之后，第一层的独立式支撑体系所有支架都可进行拆除，第二层中间立杆进行拆除，第三层三角架进行拆除。上层施工依次类推。

依次进行安装和拆除▲
