日本的木屋 能在地震中屹立不倒?

先放个视频，看完更容易理解，内容稍长，建议先收藏再看～

传统的木结构建筑，都是以榫卯结构连接的，可靠耐用，无需其他零件。

什么是“卯榫构造”——卯榫，是“卯眼”、“榫头”两个名词的简称，其中，木材构件上的凹入部分，称为“卯”，凸出部分，则称为“榫”。最基本的卯榫结构，“榫头”插入“卯眼”中，使两个构件连接并固定。

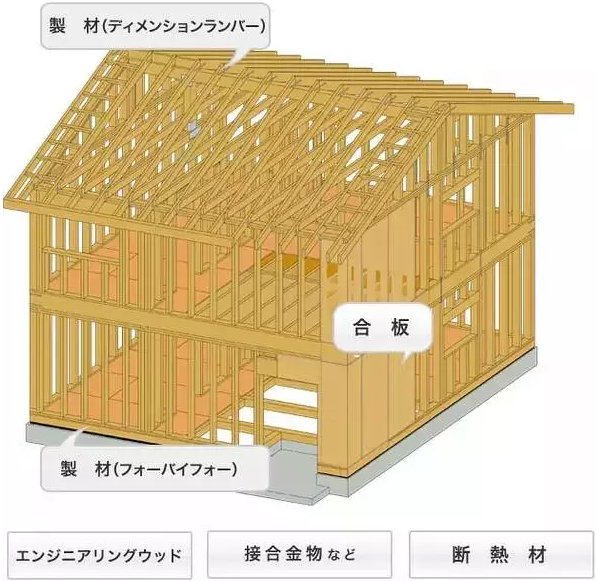

下面是几幅日本木结构住宅承重框架系统组成示意图：

我们可以看到，房屋的下部，为整体结构的现浇钢筋混凝土地下架空层基础，房屋的中部，为2层结构的木结构承重框架，房屋的顶部，为双坡屋面阁楼木结构承重框架。

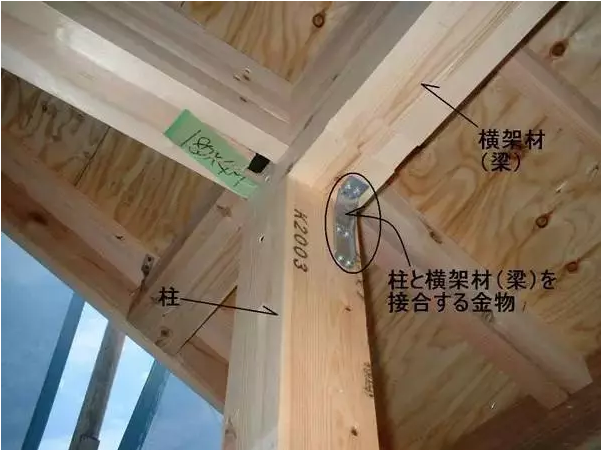

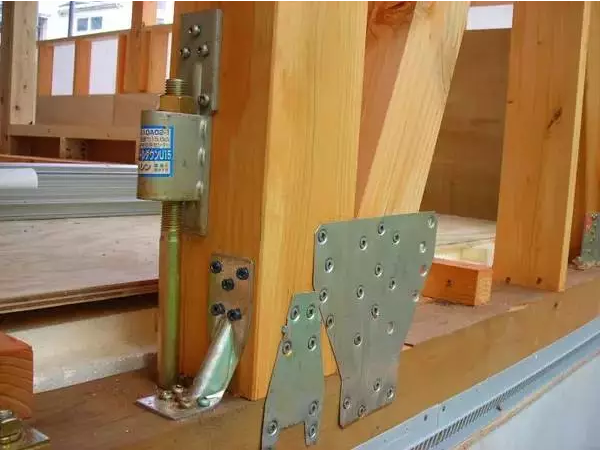

采用传统榫卯结构的建筑，承重构件一般比较粗笨，而日本现代木结构住宅，在传统的木结构承重框架的构造连接基础上，也有许多改良的配套措施，比如使用所谓的“金物补强”技术，充分发挥了传统木材和现代钢材这两种材料各自的优势，在木结构承重框架的节点位置，使用一些金属连接件，对木结构承重框架的节点位置，进行增强加固。这些现代构造措施的应用，极大地提高了传统木结构住宅的整体承载能力，提升了木结构住宅的抗震性能。

除了上面介绍的，使用金属连接件，加固木结构住宅承重框架的建造形式之外，还有的日本现代木结构住宅，完全抛弃了传统的“卯榫构造”形式，直接采用特殊的金属连接的新式构造做法，比如视频中介绍的“SE构法”，就是其中的一种建造现代木结构住宅的新式技术。

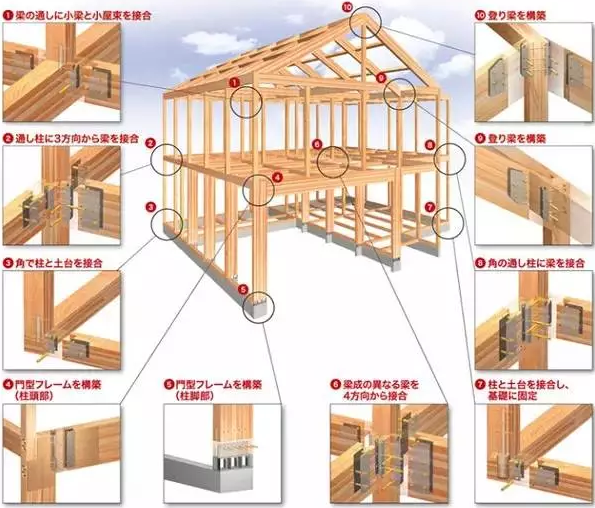

SE构法承重框架图示

一栋普通民宅的建造过程：

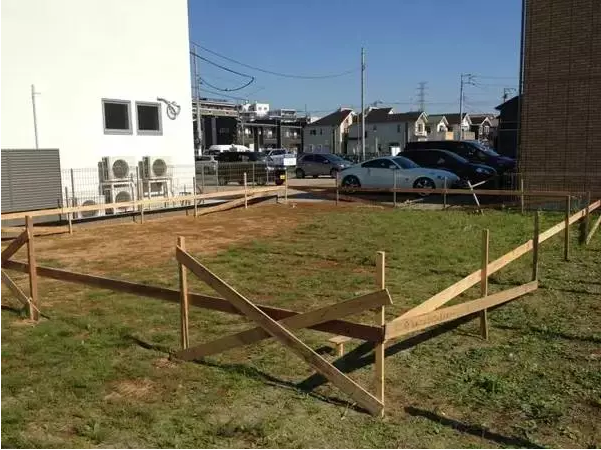

设置龙门桩，进行测量

地基挖掘后进行碎石垫层铺设

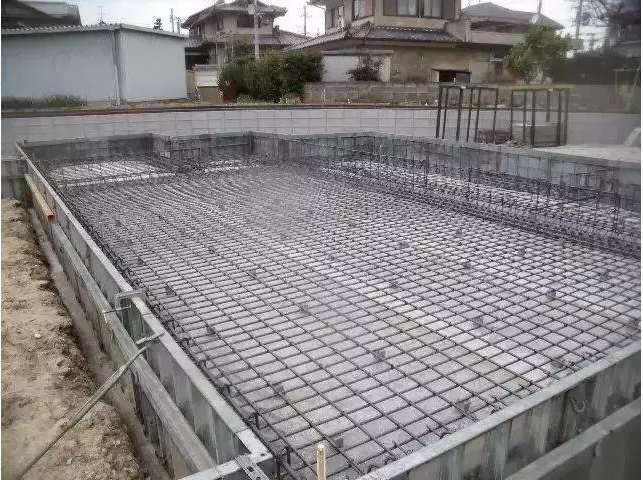

碎石垫层上铺设防水隔潮塑料薄膜，然后垫支基础底板的双向钢筋网，然后架设组立基础墙的钢筋网，四周围好钢模板。

整体结构的全现浇钢筋混凝土地下架空层基础

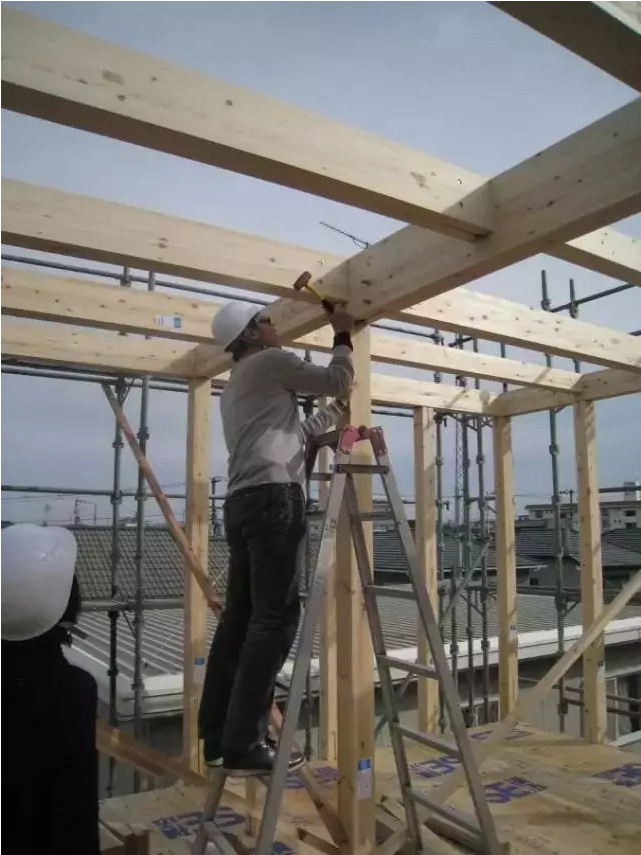

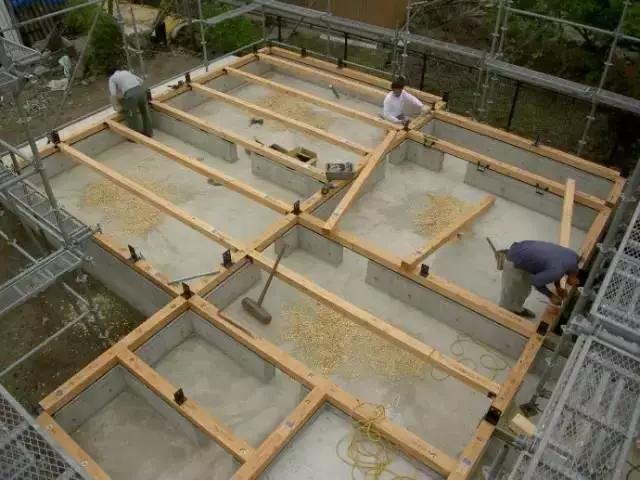

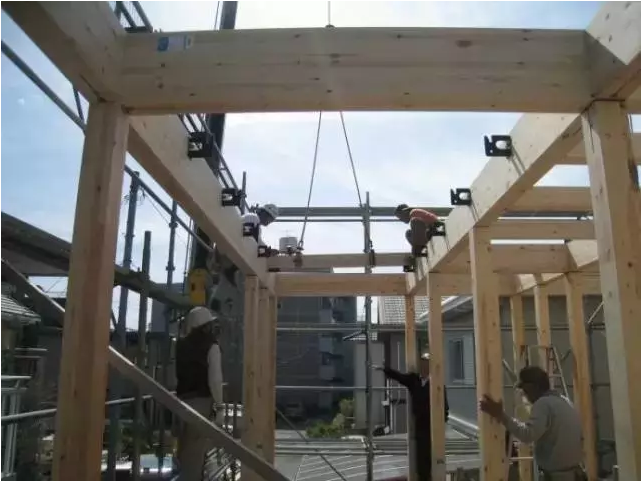

架设水平承重木结构框架

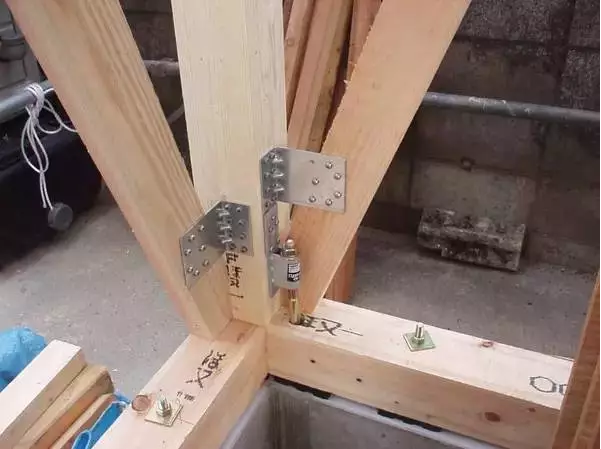

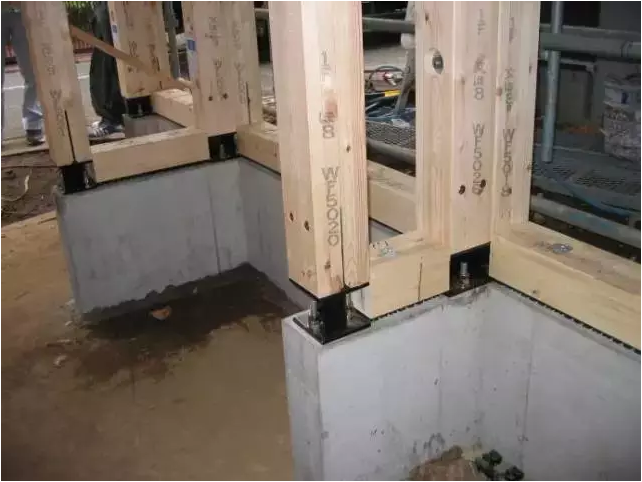

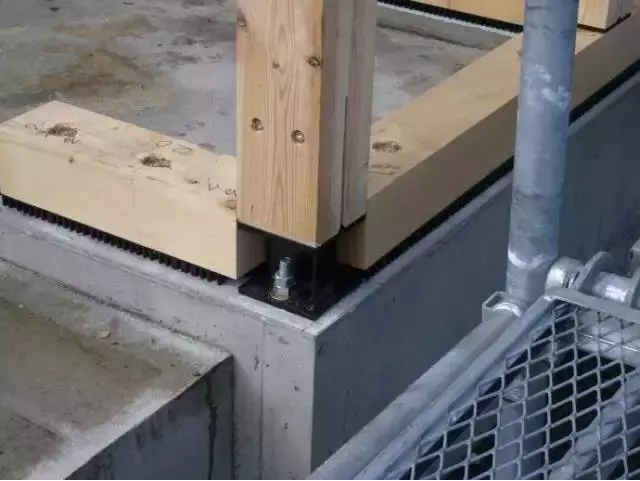

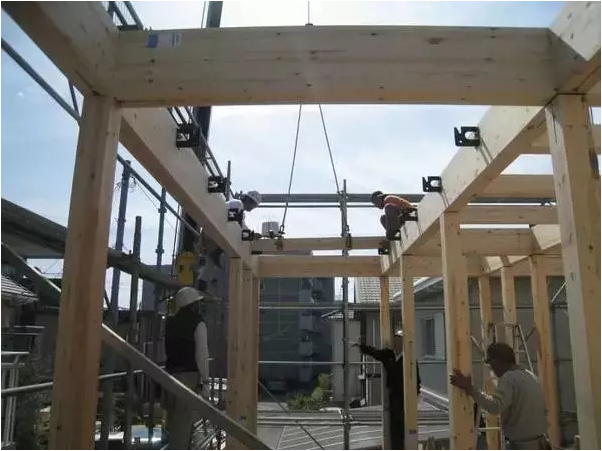

立柱通过钢制连接件，与水平土台构件进行连接固定

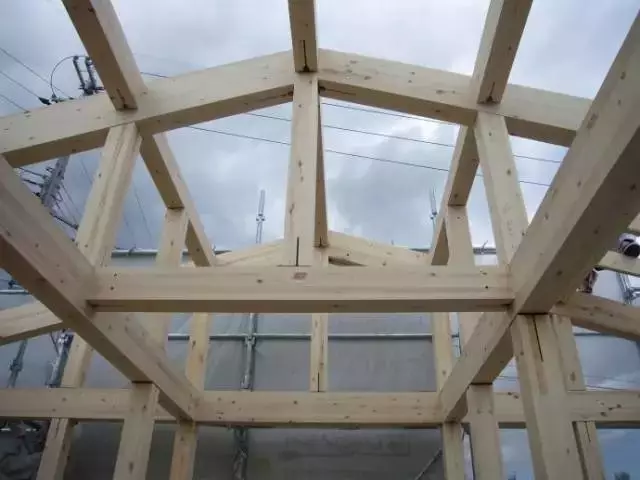

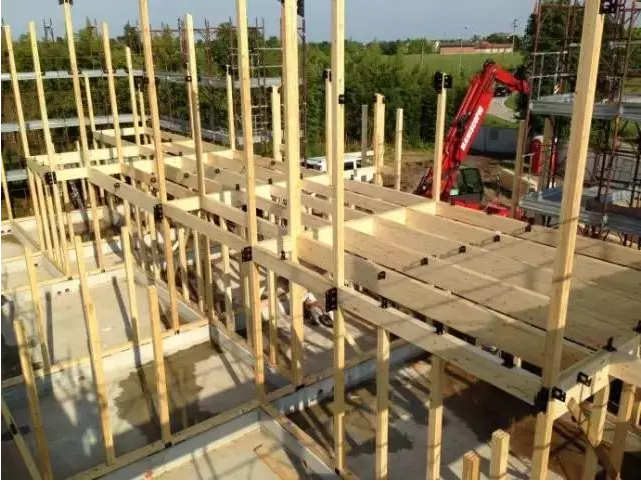

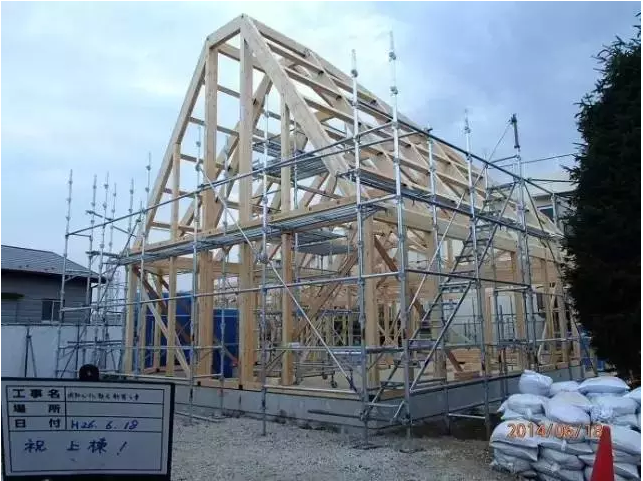

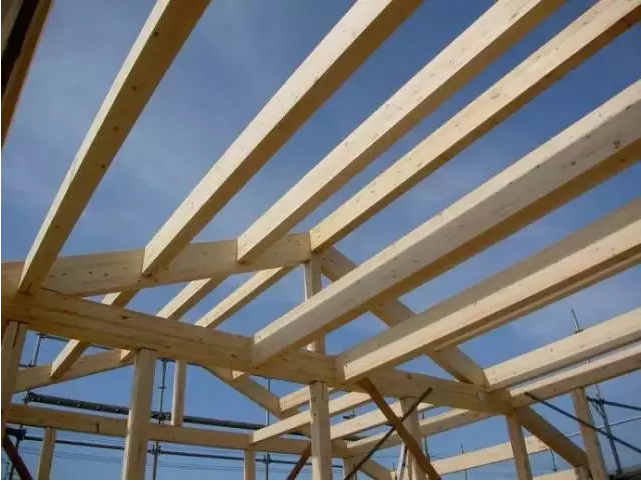

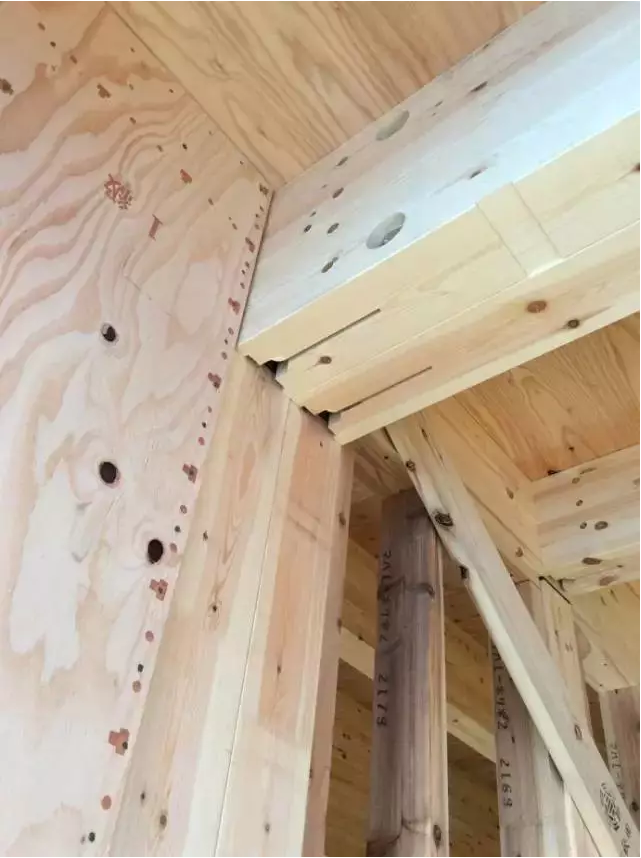

主体框架完成

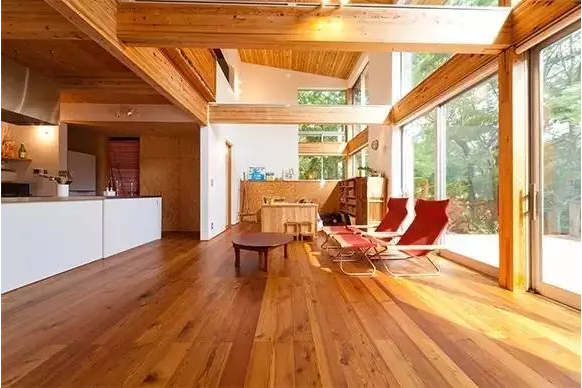

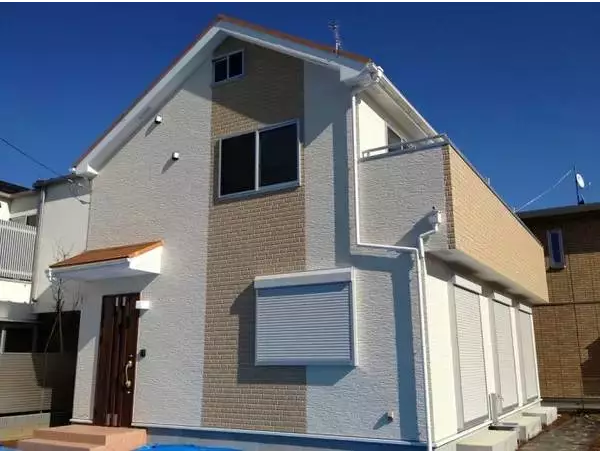

按照SE构法建造完成后的样子

日本领先世界的钢木组合结构建造技术

▲木质集成材加工制作过程示意图

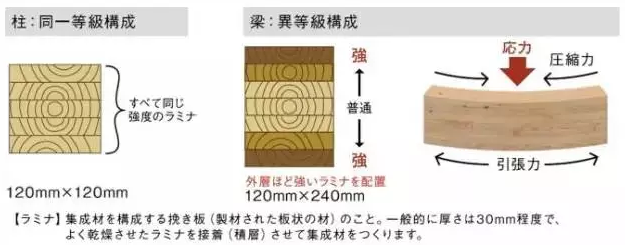

▲使用木质集成材加工的木柱、木梁断面构造组成，以及集成材木梁的力学性能，示意图

（日语）無垢材——（中文）实木构件，图中是指直接使用天然木材加工制造的木质构件，力学性质一般。

木质集成材构件，是使用多块木材，借助粘合剂，经过压力，加工制作的构件，力学性质大大增强。

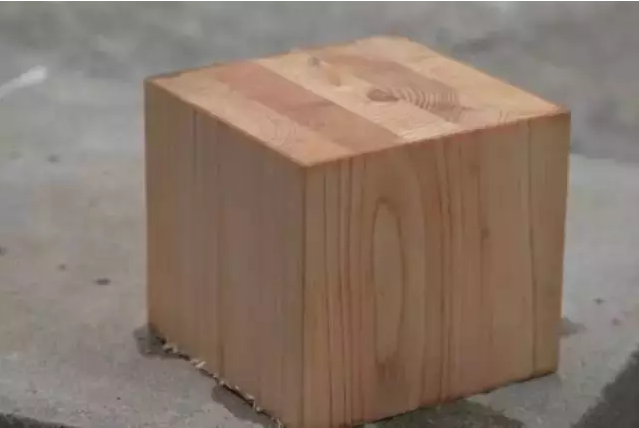

木质集成材构件样品，横断面，局部特写。

可见，该木质集成材构件，是使用5块木材粘接压制而成。

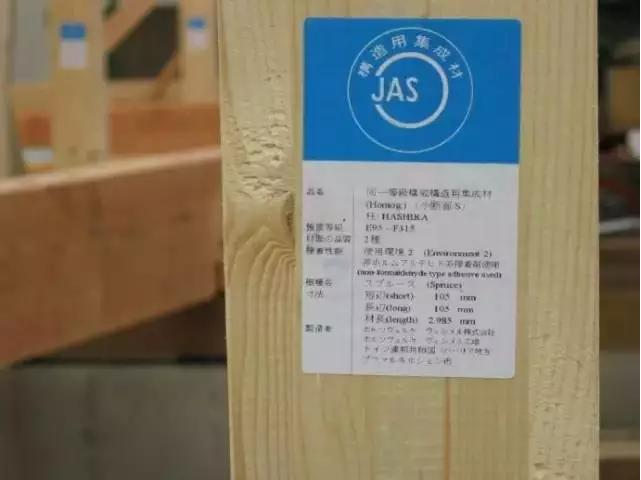

日本构造用集成材铭牌标示 JAS（Japanese Agricultural Standard）——日本农林规格

安定した強さと品質を求めて（追求稳定的强度和品质）；構造用集成材を構造躯体に使用（使用胶合木结构的承重框架）；確かな耐震性を実現します（为了实现可靠的抗震性）

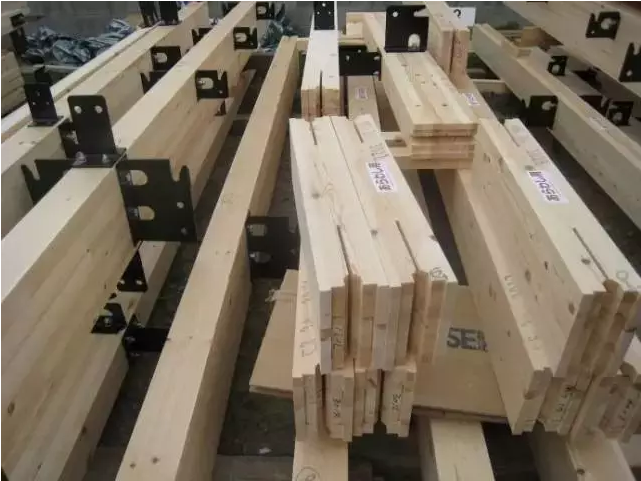

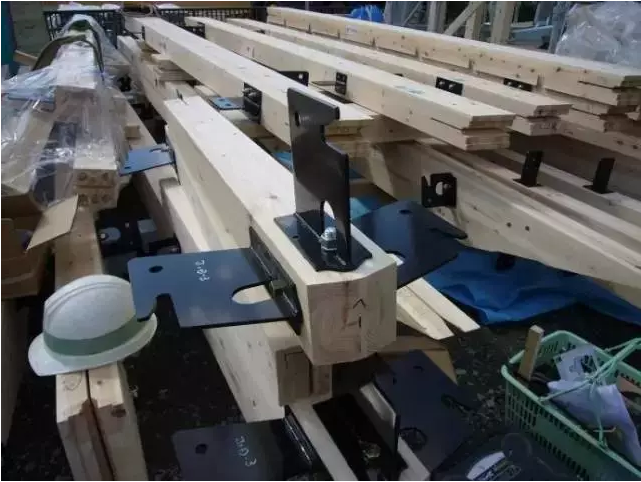

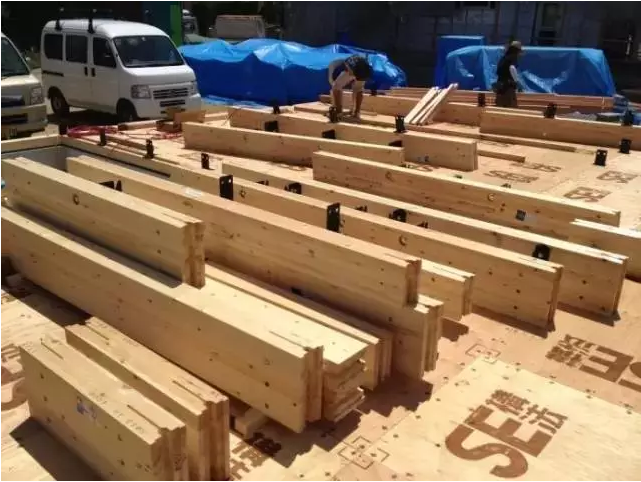

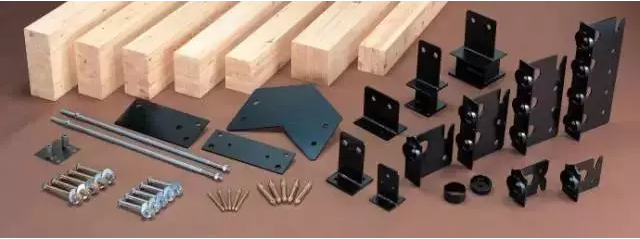

▲木质集成材构件以及配套的钢制连接件一宗

▲日本独立住宅，SE工法，承重框架，三维立体，示意图。

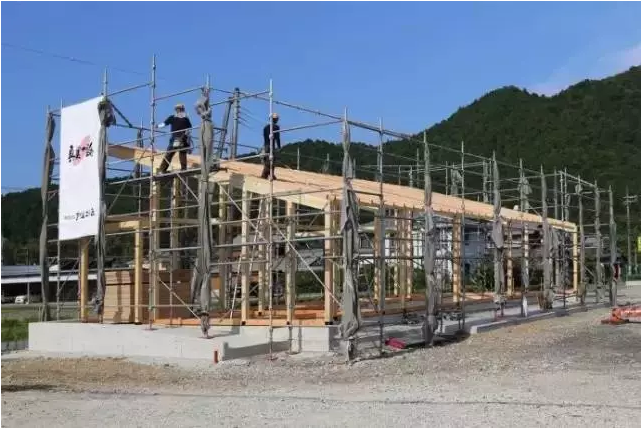

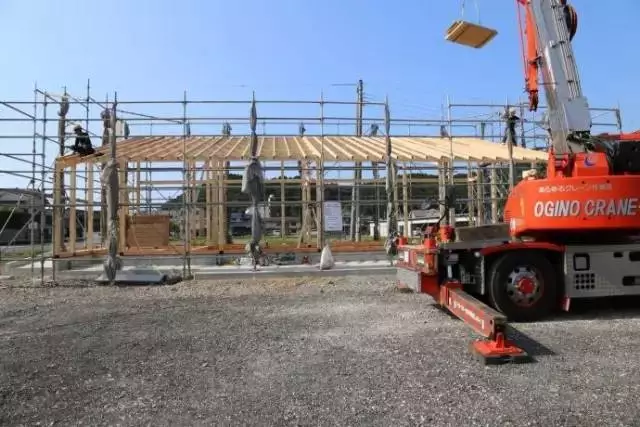

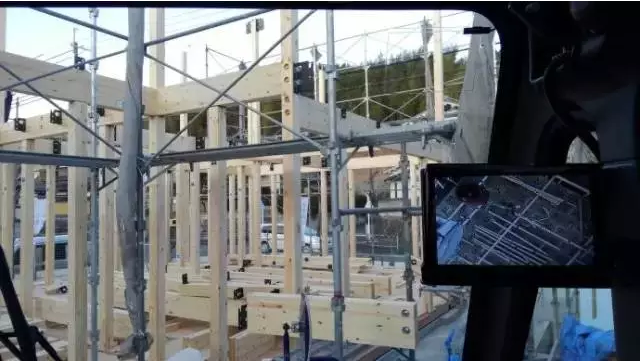

▲采用SE构法/SE工法，搭建单层结构幼儿园住宅，施工现场。

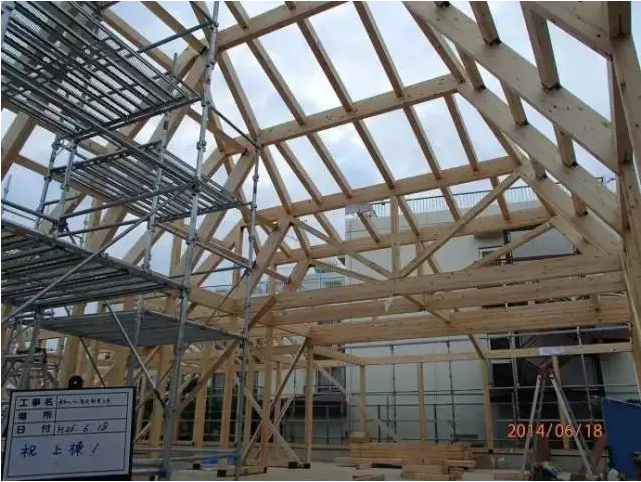

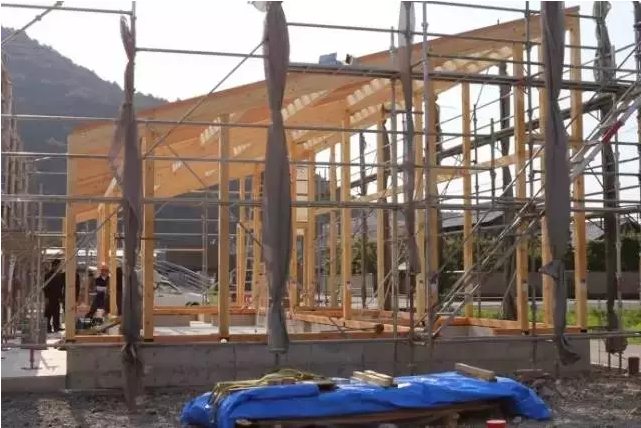

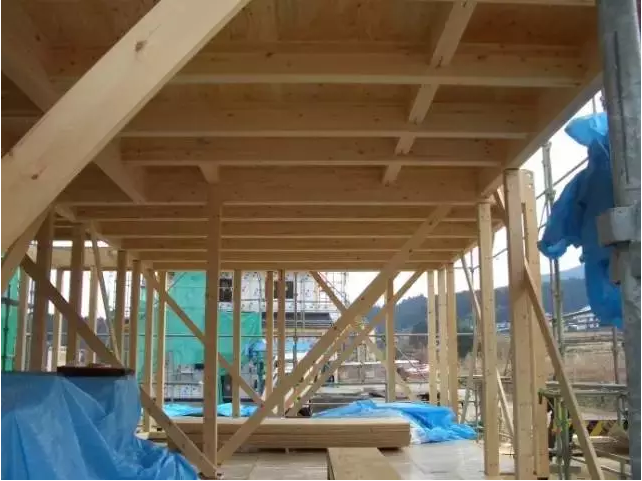

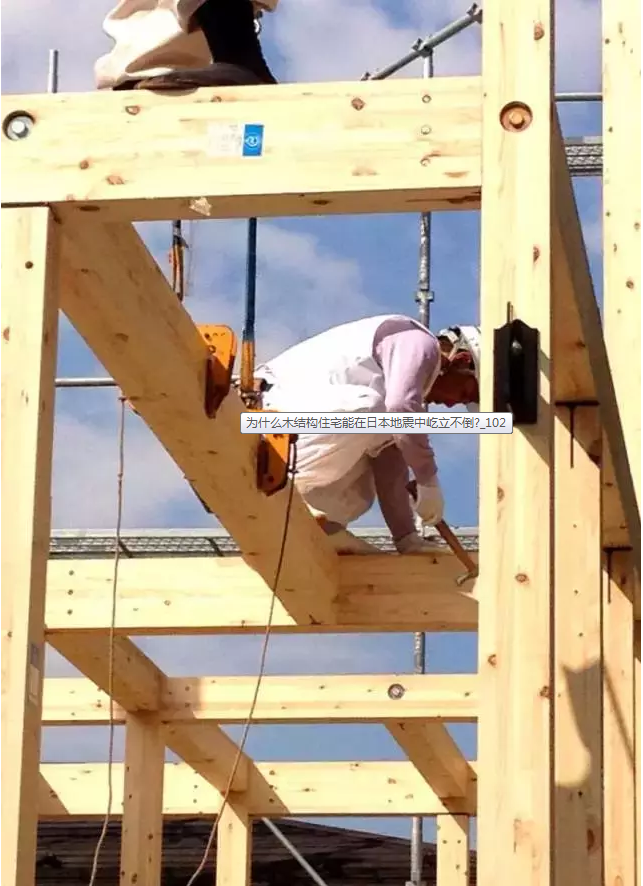

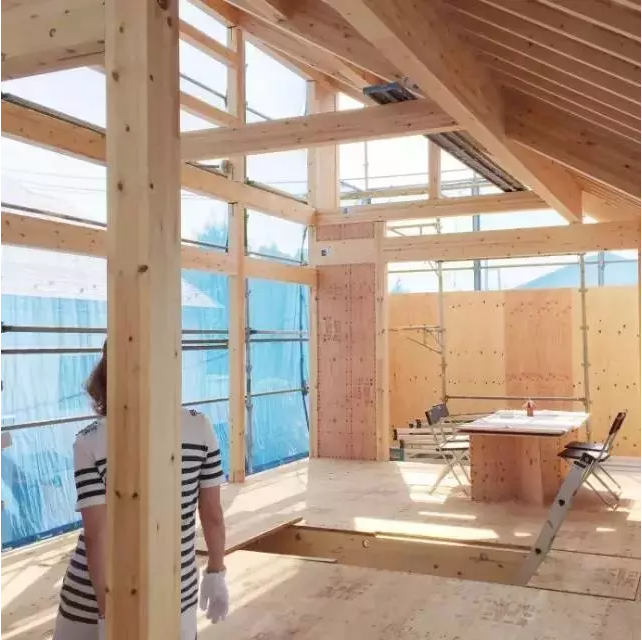

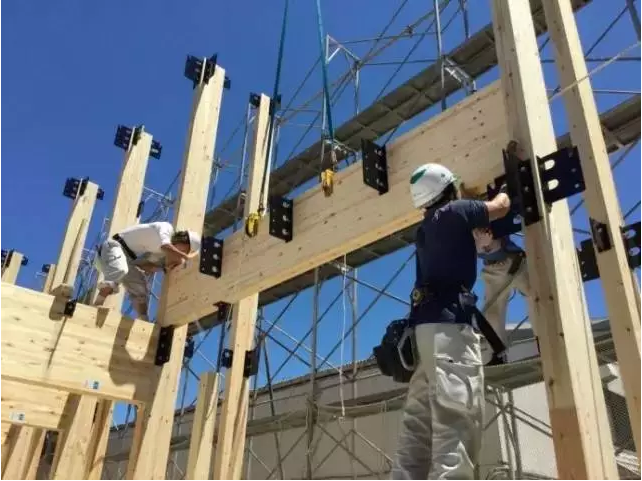

▲SE构法/SE工法，搭建2层结构的一户建独立住宅，施工现场。

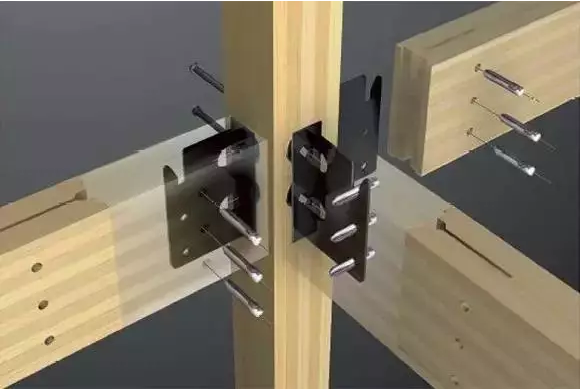

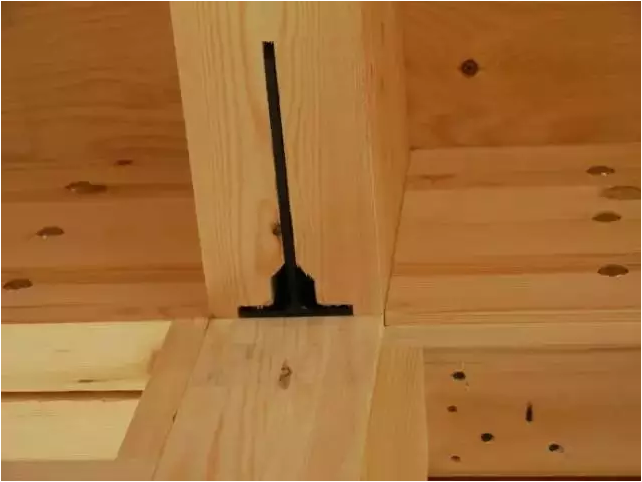

▲SE构法/SE工法，承重框架，节点位置，构造组成，三维立体剖解，示意图。（日语）断面欠損が少ない——（中文）木质集成材构件的横断面损失较少。

▲木质集成材，SE构法/SE工法，承重框架，节点位置，与传统卯榫结构，承重框架，节点位置，对比示意图。

SE构法/SE工法，木质集成材构件的横断面，损失较少，力学性能较好，而传统的卯榫结构，木材构件的横断面，损失较大，力学性能较差。

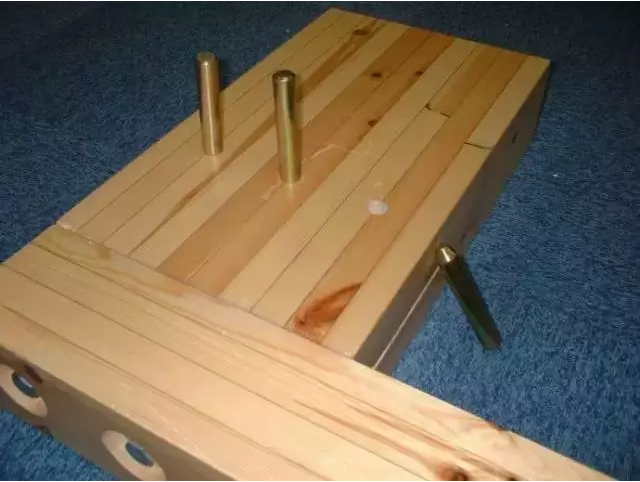

▲SE构法/SE工法，试验样品（木质集成材构件+钢制连接件+钢制螺栓+钢制销子）。

▲SE构法/SE工法，学习研讨会。

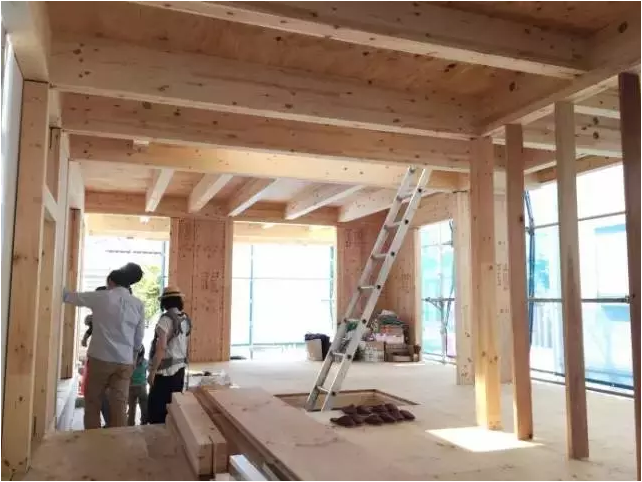

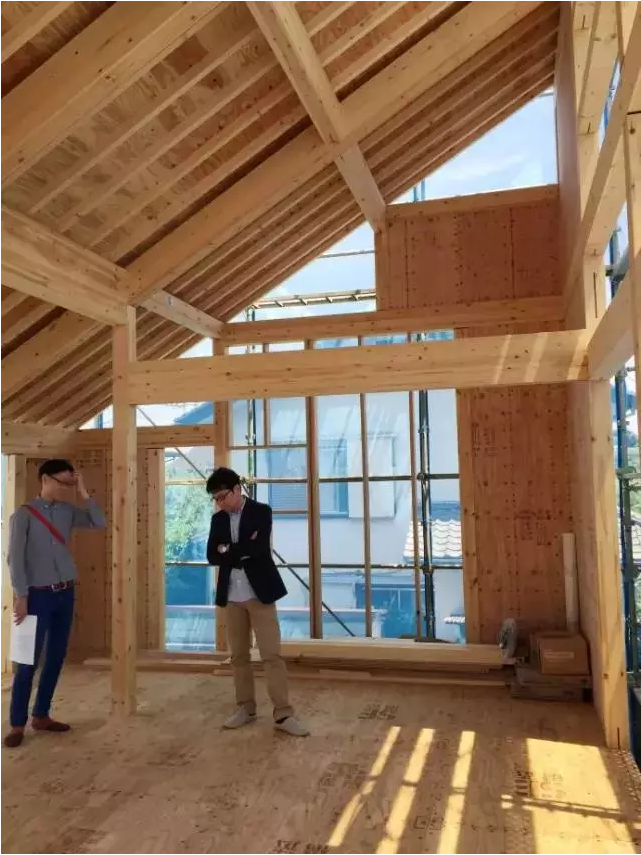

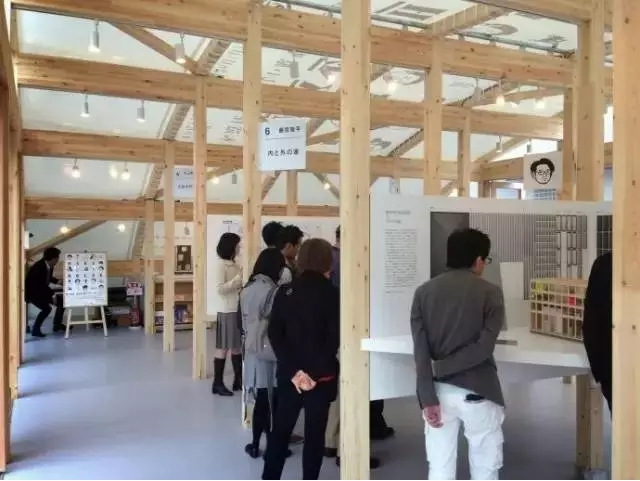

▲SE构法/SE工法，木结构承重框架，实物展示现场。

▲SE构法/SE工法，建造独立住宅，整体结构的全现浇钢筋混凝土地下架空层基础，施工现场。

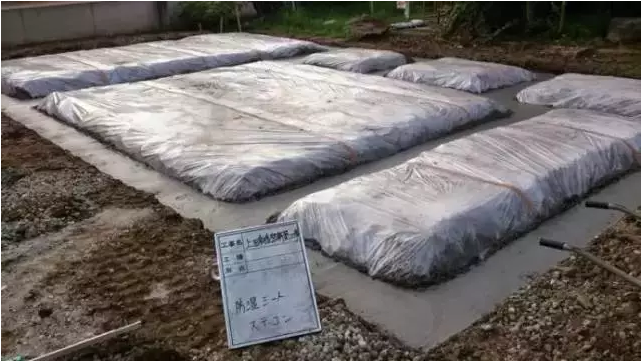

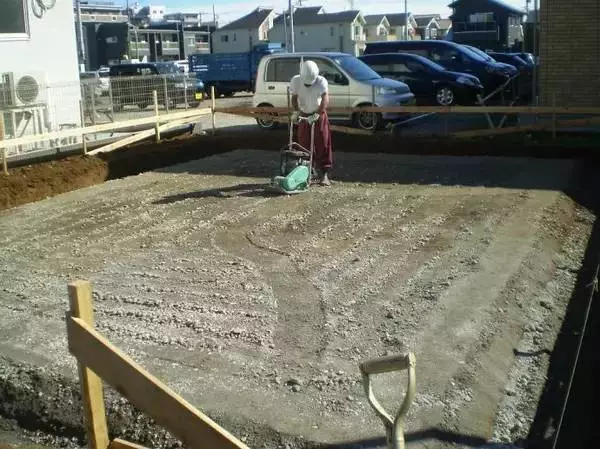

施工工序：整平压实地基土壤，铺设碎石垫层，铺设优质的防水隔潮塑料薄膜，现场浇注素混凝土垫层。

整体结构的全现浇钢筋混凝土地下架空层基础，由“基础底板”和上部“基础墙墙体”2大部分组成。图为，基础底板，以及上部基础墙墙体，钢筋网的垫支、布设、架立，以及四周钢模板的围护施工现场。

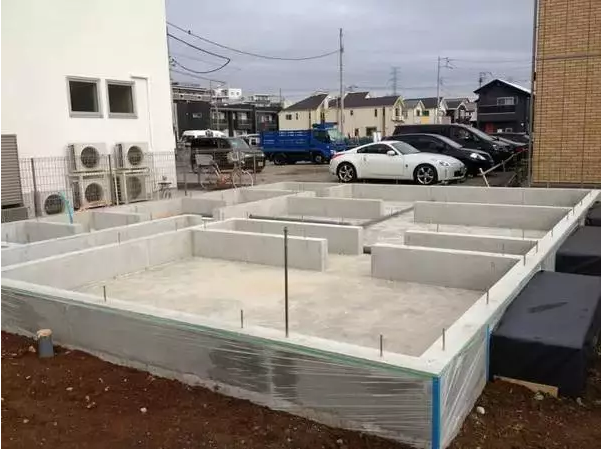

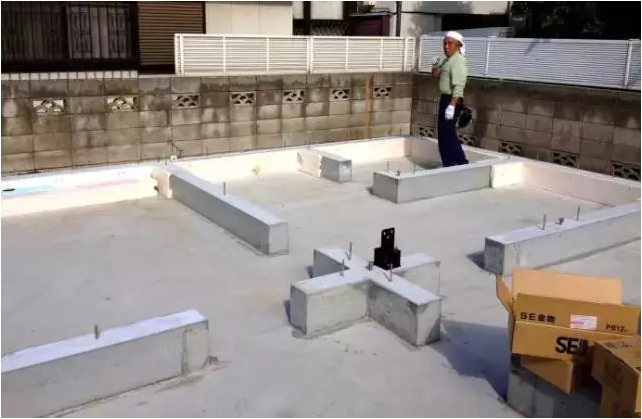

▲已经拆除钢模板之后的地下架空层基础的施工现场。可见，基础墙体上，预留埋设的锚固镀锌螺栓的布设情况。

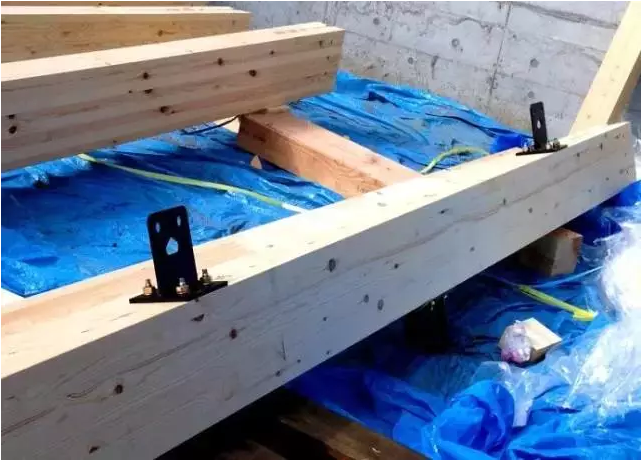

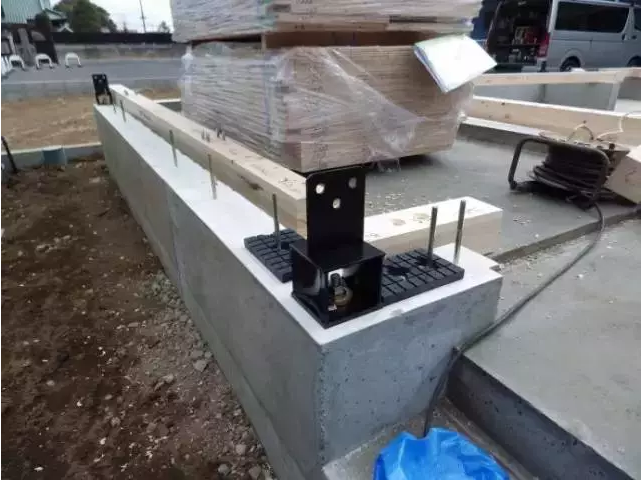

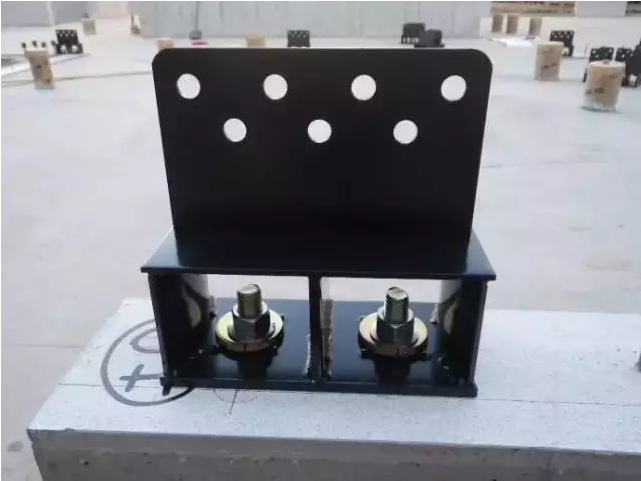

▲基础墙顶面，测量定位放线，施工现场。可见，基础墙体上预留的镀锌螺栓以及钢制连接件的安装情况。

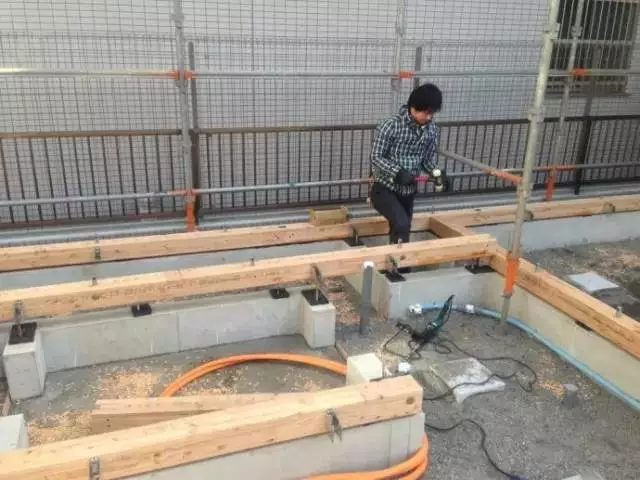

在木质集成材构件上，涂刷专用的防腐、防蚁保护性涂料。

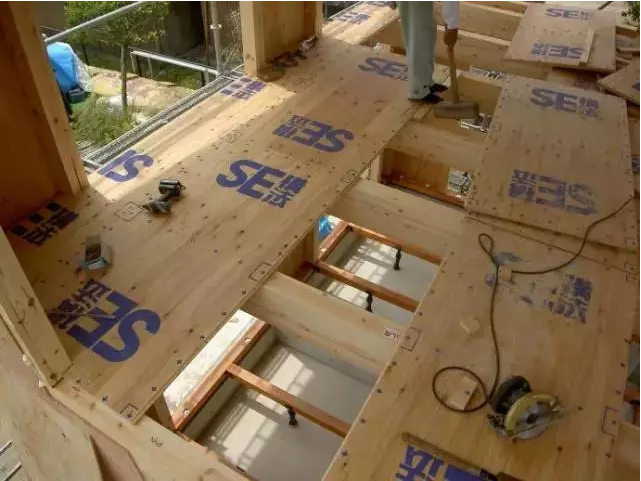

基础上部，首层地面，结构组成，施工现场。

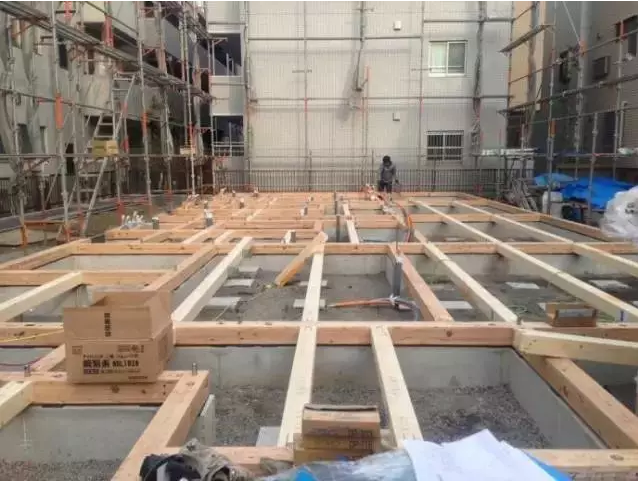

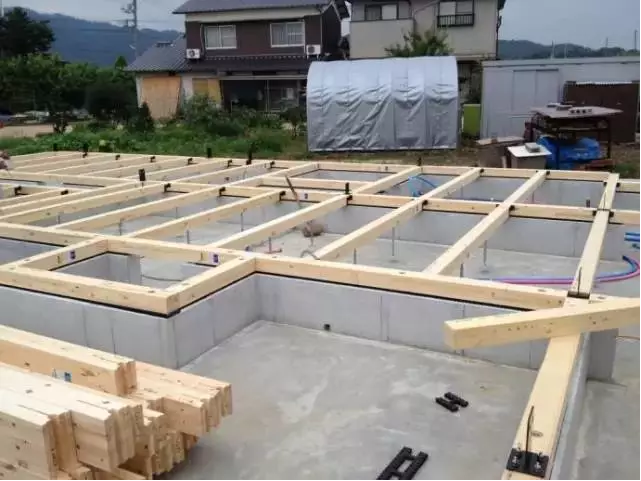

整体结构的全现浇钢筋混凝土地下架空层基础的上部，水平承重木结构承重框架，在日本，一般叫“土台”。

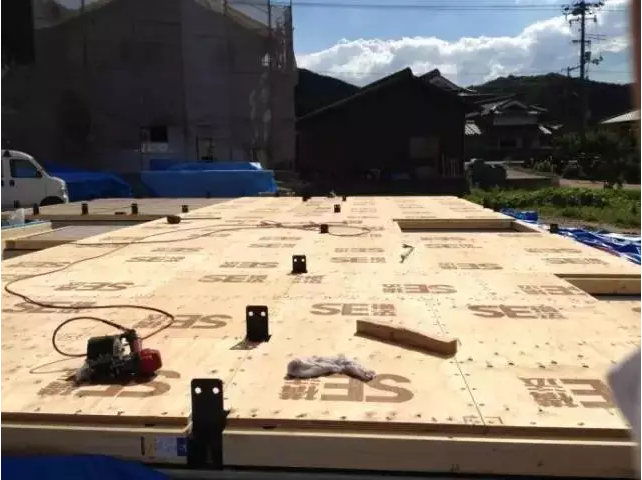

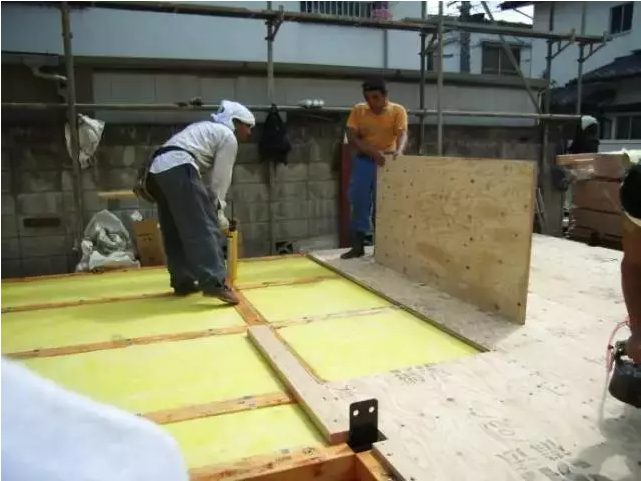

从图中可见，水平承重木结构承重框架之间，填充浅黄色的无机物材质的不燃型玻璃纤维毡毯，在水平承重木结构承重框架顶部，铺设结构胶合板地面基底。

从图中可见，水平承重木结构承重框架之间，填充阻燃等级较高的硬质酚醛树脂泡沫，或者是聚氨酯泡沫保温板，此时，还未铺设结构胶合板地面基底。

从图中可见，水平承重木结构承重框架之间，填充浅蓝色的阻燃等级较高的挤塑xps聚苯乙烯泡沫保温板。

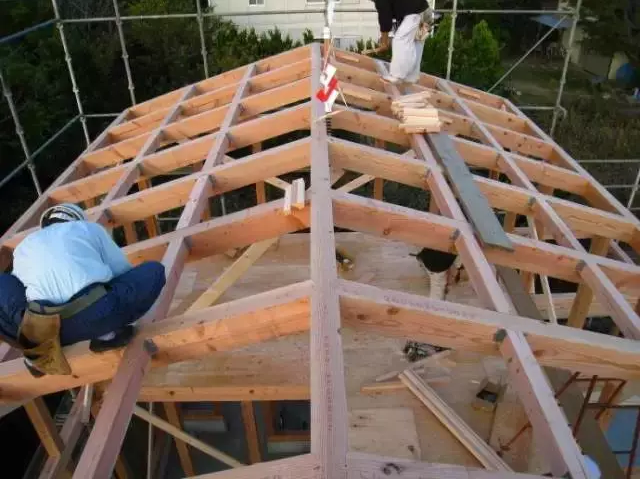

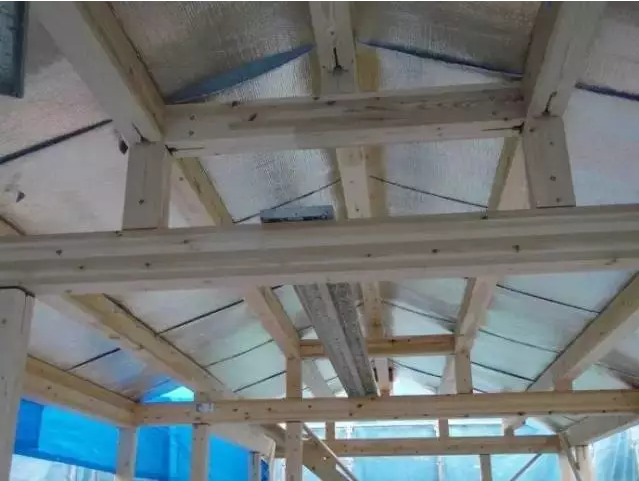

还可见，SE构法/SE工法，集成材承重框架，屋顶框架外侧，已经铺设了一层铝箔覆面的保温材料。
